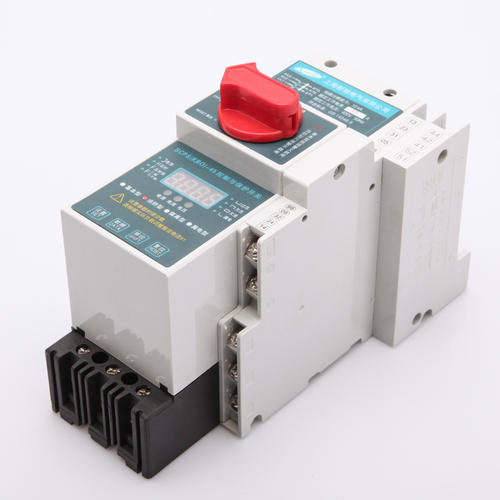

SLCPS控制與保護開關

標準

　　SLCPS即“控制與保護開關電器”是低壓電器中的新型產品，是我國九十年代最新研發的填補國內空白的第一代大類產品，作為新的大類產品，其產品類別代號為“CPS”是英文“Control and Protecti ve Switchi ng Devi ces”的縮寫，符合的標準為IEC60947-6-2 (1997)《低壓開關設備和控制設備第6部分：多功能電器第2節：控制與保護開關電器》(1992年8月第一版)和GB14048.9《低壓開關設備和控制設備多功能電器（設備）第2部分；控制與保護開關電器》(等同采用l EC60947-6-2)。
　

　　SLCPS系列控制與保護開關電器的主要特征是在單一結構形式的產品上實現集成化的、內部協調配合的控制與保護功能能夠替代斷路器（熔斷器）、接觸器、過載（或過流、斷相）保護繼電器、起動器、隔離器、電機綜合保護器等多種傳統的分離元器件。SLCPS具有遠距離自動控制與就地人力控制兼有的方式進行控制操作的功能，具有協調配合的時間電流保護特性，具有控制與保護自配合、短路后連續運行，具有分斷能力高，飛弧距離小、壽命長，具有保護整定電流均可謂特性，操作方便、配套附件模塊多樣齊全等優點，可以實現對電動機負載、配電負載的控制和保護。

功能與用途

　　SLCPS采用模塊化的單一產品結構型式，集成了傳統的斷路器（熔斷器）、接觸器、過載（或過流、斷相）保護繼電器、起動器、隔離器、電機綜合保護器等低壓電器產品的主要功能，具有遠距離自動控制和就地直接人力控制功能，具有面板指示及機電信號報警功能，具有過壓欠壓保護功能，具有斷相缺相保護功能，具有欠流欠功率功能，具有協調配合的時間一電流保護特性（具有過載反時限、定時限、短路瞬時、特大短路瞬時四段保護特性）。根據需要選配功能模塊或附件，即可實現對各類電動機負載、配電負載的控制與保護。
　　SLCPS主要用于交流50Hz (60Hz)、額定電壓至690V、主體額定電流自6.3A至125A、智能控制器可調工作電流自0.16A至125A、控制電機功率自0.05KW至55KW的電力系統中接通承載和分斷正常條件（包括規定的過載條件）下的電流，且能夠接通、承載并分斷規定的非正常條件（如短路）下的電流。

適用領域

　　SLCPS系列產品個有控制與保護功能集成化、結構模塊化、小型化，對環境污染的防護等級高，分斷短路電流能力高，飛弧距離短，壽命長，保護功能齊全，連續運行性能和可靠性高，安裝使用及維修操作方便等一系列優點，在工業設施、基礎設施、消防系統以及商業和民用設施中得到廣泛的應用：0冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域的配電和電動機保護與控制系統；

O電力站及變電站；
O港口和鐵路系統（如航空港、鐵路公路客運中心等）；
O高速公路照明、通風系統；
O軍隊駐地控制保護系統（如邊防哨所、雷達機站等）；
O各種場合的消防泵、風機等；
O現代化的建筑照明、電源轉換、泵、風機、空調、消防、照明等；
O遠程控制照明系統。

主要參數說明

O兩個外形安裝尺寸：125型（D框架）和45型（C框架）
O主要電路極數分為：三級、四級。
OSLCPS控制與保護開關電器的基本配置：主體+智能控制器+輔助鋤頭組。
O主體由主電路基本模塊即：觸頭系統械模塊、短路脫扣器、電磁系統模塊以
及操作機構系統模塊構成。
O短路分斷能力等級：經濟型為35KA，標準型(Y) 50KA，高分斷型(H) 80KA。
O預期短路電流下的分斷時間為2～3ms，限流系數0.2以下。
O輔助觸頭組由短路報警觸頭、過載報警觸頭以及一組2常開1常閉輔助觸頭構
成，02為2常開1常閉+1
短路1過載、06為3常開2常閉+1短路1過載，也可根據用戶要求組合，但最
多不能超過1 1對觸頭數。
O智能控制器額定電流le:0.4／1／2.5／4／6.3／1 2／1 6／1 8／25／32／40／45／50/
63/80/100/125A。
O主體額定電流In：1 2／1 6／1 8／32／45／63／100/125A。
O極數：用二位數字表示（前一位數字表示產品極數，后一位數字表示保極數），
如33表示3極
帶3極保護、30表示3級不帶保護。
O控制電流電壓：M：AC220V、0：AC380V

特性參數

O主電路的參數
　　主電路主要由主體和智能脫扣器構成，這兩部分是構成可以應用的KBO產品的最少配置。
主體額定電流In、約定發熱電流lth、額定絕緣電壓Ui、額定頻率、額定工作電壓Ue以及可選　　的智能控制器的額定工作電流le范圍或控制創功率范圍見下表。
　　主電路和基本參數

適用的額定工作制

O八小時工作制
O不間斷工作制
O斷續周期工作制：SLCPS在本工作制下的負載因數（通電持續率）規定為40%。
用于不同額定工作電壓和不同使用類別的操作循環次數（操作頻率）極限值見表

電磁傳動機構

　　電磁傳動機主要由控制線圈、鐵心、控制觸點及基座等組成（類似接觸器的電磁控制系統，具有欠電壓保護功能），能接受通斷操作指令，控制主電路接觸組中的主觸頭接通或分斷主電路。線圈的接線端子標示為A1、A2。

操作機構

　　能接受每極接觸組的瞬時短路信號和來自智能脫扣器的故障信號，通過控制觸點切斷控制線圈回路由電磁操作機構分斷主電路。故障排除后由操作旋鈕復位。

　　SLCPS操作機構的工作狀態在主體面板上的符號及指示器位置含義如下圖 所示。

主電路接觸組（包括觸頭系統、短路脫扣器）

　　主電路接觸組由動、靜雙斷點觸頭、柵片滅弧室和限流式快速短路脫扣器動作機構組成，每極相互角立；主電路接觸組中裝有限流式快速短路脫扣器與高分斷能力的滅弧系統，實現高限流特性（限流系數小于0.2）的后備保護，其脫扣電流整定值Is不可調整，儀與主體額定電流有關，其整定值為：20ln±20% （有效值）。在負載發生短路時，脫扣器約在2～3ms內快速沖擊打開主觸頭，同時帶動操作機構切斷控制線圈電路使主電路各極全部斷開。

智能控制器

　　具有過載可調和過流可調保護功能，具有延時、溫度補償、斷相、缺相、欠流、三相不平均、過壓、欠壓和較低過載下良好的保護功能，整定電流值包括過載反時限長延時脫扣整定電流值lrl、短路短延時整定電流值或定時限整定電流值lr2無可調。按原理和用途分為多種類別規格。

輔助觸頭模塊

　　輔助觸頭為電氣上分開的，即每組觸頭上可接不同的電壓；輔助觸頭的每對接線端子均用2位數表示；標志的個位數是功能數，1、2表示常閉觸對，3、4表示常開觸頭；標志的十位數為序列數，屬于同一觸頭的接線端子用相同的序列數，且所有具有相同功能的鋤頭用不同的序列數。95、98標志故障信號常開觸頭，05、08標志主體短路信號常開觸頭。當主電路發生過載（或過流過壓、斷相缺相等）故障時操作旋鈕處于TPIP，95、98故障報警信號閉合，主電路分斷；發生短路時操作旋鈕處于TRIP，05，08主體短路報警信號閉合，機構或電氣無源輔助鋤頭：與主電路觸頭或智能控制器聯動，具有電氣控制與指示功能，按鋤頭對數分為多種規格。95、98故障報警信號亦閉合，主電路分斷。
